Máquina de perfuração rotativa para comprimidos
(1) Número de estações: 7/7/9/12/19
(2) Capacidade de produção: 9000/12600/16200/17000/40000 (PC/H)
*** Lista de preços para todo acima, pergunte -nos para obter
2. Personalização:
(1) Suporte ao projeto
(2) Forneça diretamente o intermediário orgânico sênior de P&D, reduz seu tempo e custo de P&D.
(3) Compartilhe a tecnologia de purificação avançada com você
(4) fornecer os produtos químicos e reagentes de análise de alta qualidade
(5) Queremos ajudá -lo em engenharia química (Auto CAD, Aspen Plus etc.)
3. Garantia:
(1) Certificação CE e ISO registrada
(2) marca registrada: alcance a química (desde 2008)
(3) Peças de reposição dentro de 1- ano gratuitamente
Descrição
Parâmetros técnicos

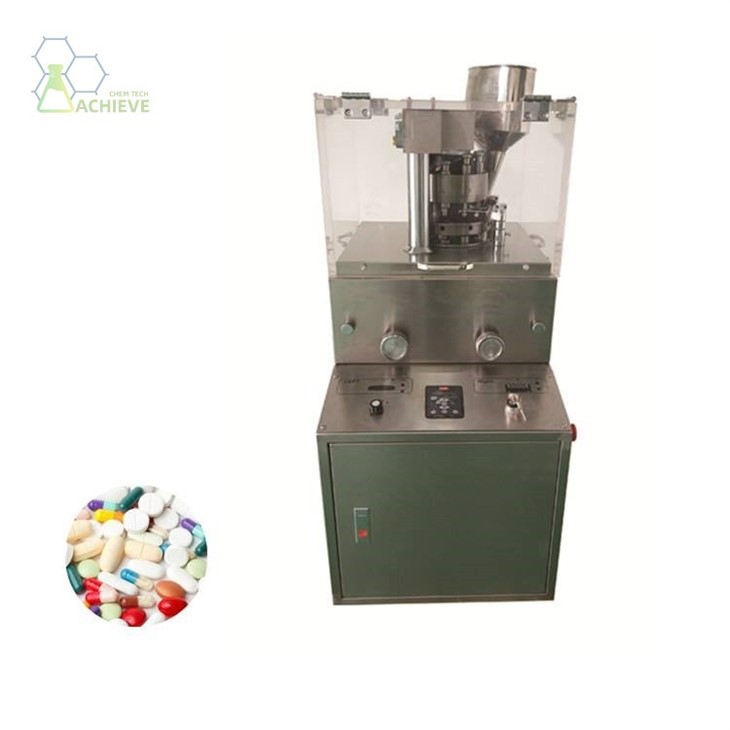

Máquina de perfuração rotativa para comprimidos, também conhecido como uma prensa rotativa, é um dispositivo que comprime e molda os comprimidos girando um rolo de compressão.
Esta prensa de comprimidos é usada principalmente para pressionar materiais em pó ou granular em comprimidos, como medicina tradicional chinesa ou comprimidos de medicina ocidental, comprimidos de nutrientes, comprimidos orais, comprimidos de leite, comprimidos de cálcio, comprimidos de propólito, etc.
O princípio de trabalho de uma prensa rotativa para comprimidos é principalmente para acionar a velocidade e a desaceleração da engrenagem de worm através do motor principal, de modo a girar a plataforma giratória. A rotação da plataforma giratória faz com que os socos superiores e inferiores se movam para cima e para baixo sob a ação do trilho -guia. O processo de enchimento de partículas, pré -pressão, prensagem principal e arranjo de tablets é concluído durante esse processo, resultando em última análise no tablet. Possui muitas vantagens, como estrutura simples, alta eficiência de produção, fácil ajuste e controle, etc.
Estrutura principal
Estrutura de plataforma giratória
Composição: é composta por peças principais, como componentes de mancal superior e inferior, eixo e plataforma giratória. O eixo principal é suportado no rolamento e acionado pelo par de engrenagens de minhoca. O eixo principal é conectado por splines para fazer a plataforma giratória girar.
Função: A tabela rotativa é a parte executiva principal da prensa de tablets, e os orifícios da matriz são distribuídos uniformemente, que são usados para instalar o dado e alcançar a operação do tablet.
Mecanismo orbital
Composição: composta de came cilíndrica e came plana, dividido na pista superior e na pista inferior. A pista superior consiste em várias faixas, como trilho para cima e para baixo, trilho para cima e para baixo, trilho paralelo para cima e para cima, trilho paralelo para cima e para baixo e trilhos para baixo, que são presos respectivamente na placa de trilha superior. O trilho inferior consiste no trilho para baixo, o trilho para baixo e o trilho de enchimento, que é instalado respectivamente no assento do trilho inferior.
Função: O mecanismo de trilha fornece trajetória para o movimento da haste de punção superior e inferior, garantindo que a haste de perfuração possa subir e cair com precisão e suavemente durante o processo de prensagem.
Dispositivo de controle de preenchimento
Composição: O mecanismo de ajuste de enchimento é instalado dentro do corpo principal e o trilho de enchimento em forma de lua pode ser observado no plano do corpo principal.
Função: Usado para ajustar o peso do comprimido. A quantidade de enchimento é controlada pela espiral subindo ou descendo. Quando o disco é girado, a quantidade de enchimento diminui no sentido horário e aumenta vice -versa.
Dispositivo de ajuste de espessura (pressão)
Composição: A roda de pressão inferior é instalada na ranhura do corpo principal, ajustada no eixo excêntrico, e a extremidade externa é conectada ao volante.
Função: Ajuste a espessura e a dureza (pressão) do comprimido ajustando as posições superior e inferior da roda de pressão inferior. Quando a roda da mão externa é ajustada, o eixo excêntrico aciona a roda de pressão para cima e para baixo para obter o ajuste da espessura e pressão da folha.
Dispositivo de carregamento
Composição: composta de tremonha, parafuso de ajuste, alimentador e outras peças. O alimentador é um alimentador de grade em forma de lua, instalado em uma plataforma giratória.
Função: é usado para adicionar uniformemente e continuamente os materiais ao orifício da matriz para garantir a continuidade e a estabilidade do fornecimento de material no processo de pressão do tablet.
Dispositivo de transmissão
Composição: composta de motor, roda de correia síncrona, redutor de engrenagem de minhocas, roda manual de teste, etc. O motor é montado na base do motor da placa inferior.
Função: para fornecer energia para a prensa de tablets. Após o início do motor, a energia é transmitida para o par de engrenagens de worm desaceleração através de um par de correias síncronas, e o eixo de saída do redutor aciona o eixo principal da plataforma giratória para girar. A velocidade elétrica pode ser ajustada pela regulação da velocidade de conversão de frequência CA.
Parte da parte da capa
Composição: A concha da prensa do tablet é uma estrutura completamente fechada, que atende aos requisitos do GMP. A parte superior possui quatro janelas para facilitar a limpeza e a manutenção. A parte inferior é fechada com portas de aço inoxidável, que são abertas apenas para manutenção e instalação da matriz.
Função: Proteja as partes internas do tablet Pressione da contaminação e corrosão em pó, enquanto fornece um ambiente de operação seguro. A câmara de prensa e a parte da unidade da máquina são separadas por um gabinete de aço inoxidável para garantir que a câmara de imprensa esteja limpa.
Além disso, a prensa rotativa do comprimido pode incluir componentes auxiliares, como um regulador de saída, um raspador de partículas, um aspirador de pó e ferramentas especiais para montagem e ajustar a matriz.
Resumo: a principal estrutura deMáquina de perfuração rotativa para comprimidosInclui estrutura da plataforma giratória, mecanismo de faixa, dispositivo de ajuste de enchimento, espessura de folha (pressão) Dispositivo de ajuste, dispositivo de carregamento, dispositivo de transmissão e parte da capa. Essas peças cooperam entre si para concluir a operação de compressão. Ao usar o dispositivo, execute a operação e manutenção de acordo com as regras específicas do modelo e da operação para garantir a segurança e a estabilidade do dispositivo.
Manutenção do produto
A manutenção e manutenção doMáquina de perfuração rotativa para comprimidosé crucial para garantir a operação normal e a vida útil do equipamento. Aqui estão algumas precauções de manutenção e manutenção para a prensa rotativa de comprimidos:
◆ Inspeção e limpeza regulares
Realize uma inspeção abrangente do comprimido rotativo pressione regularmente, incluindo peças, sistema de lubrificação, sistema de transmissão, etc. Limpe a superfície e o interior do equipamento para impedir o acúmulo de poeira e sujeira.
◆ Manutenção do sistema de lubrificação
Use lubrificantes de acordo com as recomendações do fabricante do equipamento, verifique regularmente a condição de trabalho do sistema de lubrificação e verifique se o óleo lubrificante é suficiente e não há vazamentos. Substitua o óleo lubrificante em tempo hábil e limpe o sistema de lubrificação.
◆ Manutenção de matriz
Verifique regularmente o desgaste do dado e substitua -o imediatamente se houver algum desgaste ou dano. Mantenha a matriz limpa e evite detritos e sujeira de aderir. Ao instalar e desmontar o dado de perfuração, siga as instruções do fabricante do equipamento.
◆ Inspeção de fixador
Inspecione regularmente os prendedores na prensa rotativa, como parafusos, porcas etc., para garantir que sejam apertados e não soltos. Se necessário, os prendedores danificados ou desgastados devem ser substituídos em tempo hábil.
◆ Inspeção do circuito elétrico
Inspecione regularmente o circuito elétrico do comprimido rotativo pressione para garantir uma boa conexão e isolamento confiável. Substitua oportunamente os fios danificados ou envelhecidos para evitar circuitos curtos ou circuitos abertos.
◆ Evite o uso de sobrecarga
Ao usar uma prensa rotativa para comprimidos, o equipamento deve ser evitado por estar sobrecarregado. Se qualquer operação anormal ou ruído anormal for encontrado no equipamento, ele deve ser interrompido em tempo hábil para inspeção e solução de problemas.
◆ Status de manutenção de registro
Registre a manutenção e a manutenção da prensa rotativa do tablet, incluindo tempo, conteúdo e resultados de inspeções e reparos. Isso ajuda a rastrear o histórico de manutenção do equipamento e a desenvolver futuros planos de manutenção.
◆ Operadores de treinamento
Treine o pessoal que opera a prensa rotativa para familiarizá -los com os procedimentos operacionais e precauções do equipamento. Melhorar as habilidades de conscientização e manutenção de segurança dos operadores pode reduzir a taxa de falhas e os riscos de uso do equipamento.
|
|
|
|
|
|
|
Precauções para equipamentos de proteção pessoal
Escolha de equipamentos de proteção pessoal
Capacete de segurança
Requisitos de seleção: Escolha um capacete que atenda aos padrões nacionais para garantir que ele tenha uma boa resistência ao impacto e resistência à punção.
Requisitos de desgaste: Ao usar, deve ser ajustado à posição apropriada, verifique se a tira da tampa está firmemente amarrada para evitar cair.
Sapatos de segurança
Requisitos de seleção: selecione Sapatos de segurança com funções anti-deslizamento, anti-smash e anti-punção.
Requisitos de inspeção: Antes do uso, verifique se a sola é usada e a parte superior é danificada para garantir o desempenho protetor dos sapatos de segurança.
Luvas de proteção
Requisitos de seleção: De acordo com as necessidades de trabalho, selecione as luvas de proteção com funções anti-deslizamento, anti-corte e anti-burragem.
Requisitos de substituição: Se as luvas estiverem danificadas ou seriamente manchadas, substitua -as no tempo.
Óculos de proteção
Requisitos de seleção: Selecione os óculos de proteção que atendem aos padrões nacionais e possuem funções anti-impacto e anti-splash.
Requisitos de desgaste: verifique se os óculos de proteção estão próximos do rosto para impedir que objetos estranhos entrem.
Roupas de trabalho
Requisitos de seleção: escolha roupas de trabalho ajustáveis, respiráveis, fáceis de limpar.
Requisitos de vestuário: Evite usar roupas muito soltas ou com ornamentos suspensos para impedir que eles se envolvam na máquina.
Precauções para equipamentos de proteção pessoal
Inspeção regular
Frequência de inspeção: o equipamento de proteção pessoal deve ser verificado regularmente para garantir que esteja em boas condições.
Verifique o conteúdo: verifique se o chapéu de segurança tem rachaduras, deformação, sapatos de segurança estão danificados, luvas de proteção são usadas, óculos de proteção são claros, etc.
Desgaste correto
Como usar: use -o corretamente de acordo com os requisitos de desgaste do equipamento de proteção pessoal e não altere o método de desgaste à vontade.
Requisitos de ajuste: Ao usar, deve ser ajustado à posição de conforto e ao melhor efeito de proteção.
Evite compartilhar
O equipamento de proteção pessoal deve ser pessoal e não deve ser compartilhado com outras pessoas.
Requisitos de higiene: Após o uso deve ser imediatamente limpo e desinfetado, manter a higiene pessoal.
Armazenamento e custódia
Ambiente de armazenamento: o equipamento de proteção pessoal deve ser armazenado em um ambiente seco, ventilado e não corrosivo.
Requisitos de armazenamento: Evite a luz solar direta e o ambiente de alta temperatura, para evitar o envelhecimento do equipamento de proteção pessoal, deformação.
Substituição e sucata
Tempo de substituição: quando o equipamento de proteção pessoal é danificado, deformado, inválido, etc., ele deve ser substituído no tempo.
Descarte de sucata: sucata o equipamento de proteção pessoal de acordo com os regulamentos corporativos ou regulamentos relevantes.
Outras precauções
Treinamento e educação
Conteúdo do treinamento: Operadores de treinamento sobre o uso de equipamentos de proteção pessoal para melhorar sua conscientização sobre segurança e habilidades operacionais.
Métodos educacionais: Através da explicação teórica, demonstração no local, análise de casos etc., para aprofundar a compreensão do operador sobre a importância do equipamento de proteção pessoal.
Supervisão e inspeção
Requisitos de supervisão: as empresas devem estabelecer um mecanismo de supervisão para o uso de equipamentos de proteção individual para garantir que os operadores o usem corretamente.
Verifique a frequência: verifique o equipamento de proteção individual usado pelo operador regularmente e corrija o problema no tempo.
Preparação de emergência
Plano de Emergência: A empresa deve desenvolver um plano de emergência para esclarecer as medidas de resposta no caso de um acidente.
Suprimentos de emergência: equipados com os suprimentos de emergência necessários, como kits de primeiros socorros, extintores de incêndio, etc., para garantir a disposição oportuna em uma emergência.
Para resumir, no uso deMáquina de perfuração rotativa para comprimidos, a seleção, o uso, a inspeção, a substituição e outros aspectos do equipamento de proteção pessoal devem cumprir estritamente os regulamentos e requisitos relevantes. Ao fortalecer o treinamento, a supervisão e a preparação para emergências, a segurança dos operadores pode ser efetivamente garantida.
Conclusão
OMáquina de perfuração rotativa para comprimidosVárias matérias -primas granulares em comprimidos redondos, adequados para produção de teste de laboratório ou produção pequena em lote de vários comprimidos, comprimidos de açúcar, comprimidos de cálcio, comprimidos irregulares, etc.
Então, o que devo prestar atenção ao usá -lo?
◆ Antes do uso, leia cuidadosamente o manual físico da máquina antes do uso.
◆ A prensa de tablets de laboratório só pode ser executada em uma certa direção (consulte a seta na roda de mão ou na tampa protetora) e não deve ser revertida para evitar danificar as peças. Preste atenção especial ao ajuste da pressão de comprimidos e não o ignore.
◆ Ajuste do aperto da correia: duas porcas de ajuste na placa de base eletromecânica. Preste atenção ao bloqueio após o ajuste.
Quando não houver fonte de alimentação, pressione o comprimido manualmente e remova a correia triangular para reduzir a resistência e o desgaste. Mas não remova a polia grande, pois possui a função que economiza trabalho de um volante.
◆ Quando não houver fonte de alimentação, pressione o tablet manualmente e remova a correia triangular para reduzir a resistência e o desgaste. Mas não remova a polia grande, pois possui a função que economiza trabalho de um volante.
◆ Ao usar medidores de tensão, a alça rotativa na roda da mão deve ser puxada para baixo para evitar lesões durante a operação.
