Quais são os diferentes tipos de condensadores de laboratório?
Mar 13, 2024
Deixe um recado

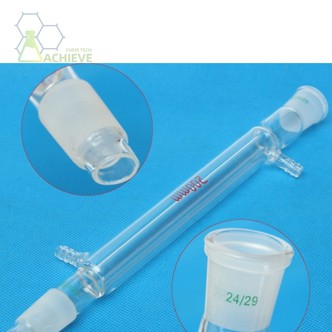

LiebigCondensador: O condensador Liebig é um dos tipos de condensadores mais comuns. É composto por um tubo de vidro reto com um tubo de refrigeração interno através do qual flui o refrigerante. O vapor passa pela camada externa do condensador, onde é resfriado e condensado. Os condensadores Liebig são adequados para refino de uso geral e são conhecidos por sua simplicidade e confiabilidade.
Condensador Graham:O condensador Graham, também conhecido como condensador de bobina, destaca um tubo de vidro em espiral que proporciona uma zona de superfície maior para condensação em comparação com os condensadores Liebig. Essa faixa de superfície ampliada permite um resfriamento e condensação de vapores mais produtivos, tornando os condensadores Graham perfeitos para aplicações que exigem taxas de refino mais rápidas ou maior eficiência.
Condensador Allihn:
O condensador Allihn compreende um arranjo de segmentos bulbosos ou redondos ao longo do comprimento do tubo de vidro. Essas áreas bulbosas aumentam a zona de superfície disponível para condensação, aumentando a produtividade do sistema de condensação. Os condensadores Allihn são especialmente valiosos para refino de refluxo ou ao lidar com compostos mais instáveis ou sensíveis à temperatura.
Condensador de bobina:
Os condensadores de bobina, também conhecidos como condensadores de bobina encamisada, incluem um tubo de vidro enrolado envolto por um revestimento através do qual flui o refrigerante. Este plano proporciona maior eficácia de resfriamento e resfriamento uniforme ao longo de todo o comprimento da serpentina, tornando os condensadores de serpentina adequados para uma ampla extensão de aplicações de refino.
Condensador Friedrichs:
O condensador Friedrichs é semelhante ao condensador Liebig, mas apresenta um tubo interno estendido que se estende além da camisa. Este tubo interno estendido fornece área de superfície de resfriamento adicional e permite uma condensação mais eficiente, tornando os condensadores Friedrichs adequados para processos de destilação de maior volume.
Condensador Dimroth:
O condensador Dimroth apresenta um tubo interno enrolado ou em forma de espiral que é cercado por uma camisa através da qual o refrigerante flui. Este projeto fornece uma grande área de superfície para condensação e transferência de calor eficiente, tornando os condensadores Dimroth ideais para processos de destilação em alta temperatura ou aplicações que exigem taxas de condensação rápidas.
Condensador encamisado:
Os condensadores encamisados apresentam um tubo de vidro reto ou espiralado cercado por uma camisa através da qual o refrigerante flui. Este projeto proporciona maior eficiência de resfriamento e controle de temperatura, tornando os condensadores encamisados adequados para aplicações de destilação precisas ou processos que exigem controle rígido sobre as condições de resfriamento.
Em ambientes de laboratório, os condensadores desempenham um papel crucial em diversos processos, auxiliando na condensação de vapores em líquidos. Compreender os diferentes tipos de condensadores de laboratório é essencial para selecionar o mais adequado para aplicações específicas.
Como funcionam os condensadores de refluxo?
Condensadores de refluxosão comumente usados em configurações de química orgânica para evitar a perda de solvente e garantir refluxo contínuo. Eles normalmente consistem em um tubo de vidro reto com uma bobina interna. À medida que o vapor sobe através do tubo, ele encontra a superfície mais fria da bobina, onde se condensa novamente na forma líquida. Este líquido condensado então goteja de volta para o balão de reação, permitindo um processo cíclico de vaporização e condensação. Os condensadores de refluxo reciclam eficazmente os vapores dos solventes, promovendo reações eficientes e reduzindo o desperdício.
Quais são as aplicações dos condensadores Liebig?
Condensadores Liebigsão amplamente empregados em configurações de laboratório para processos simples de destilação. Eles apresentam um tubo de vidro reto com uma camisa interna de refrigeração. O vapor passa pelo tubo interno, enquanto o refrigerante circula pela camisa externa, resfriando o vapor e promovendo a condensação. Os condensadores Liebig são comumente utilizados em experimentos de química orgânica para purificar líquidos, separar misturas e isolar compostos desejados. Seu design simples e desempenho confiável os tornam ferramentas indispensáveis em diversos processos químicos.
Os condensadores de bobina podem aumentar a eficiência?
Condensadores de bobina, também conhecidos como condensadores Graham, são caracterizados por seu design de tubo de vidro espiralado. Este formato em espiral aumenta a área de superfície disponível para condensação, aumentando a eficiência em comparação com condensadores de tubo reto. À medida que o vapor viaja através da bobina, ele entra em contato com uma área de superfície de resfriamento maior, facilitando a rápida condensação. Os condensadores de bobina são particularmente úteis em aplicações onde se deseja alta eficiência e design compacto, como destilação fracionada e configurações de refluxo. Sua eficiência e versatilidade os tornam ativos valiosos em ambientes laboratoriais, contribuindo para melhorar a produtividade e os resultados experimentais.
Condensadores são componentes integrais em configurações de laboratório, servindo a diversos propósitos em diferentes procedimentos experimentais. Compreender os princípios e aplicações dos diferentes tipos de condensadores é essencial para otimizar processos experimentais e obter resultados confiáveis.
