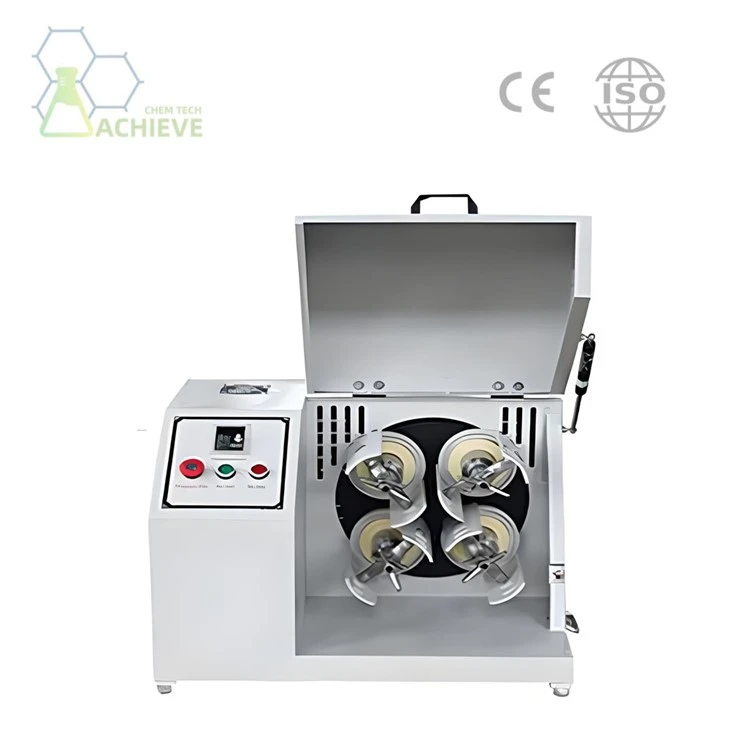

Moinho de bolas planetário vertical
Descrição
Parâmetros técnicos
Como um equipamento de processamento de pó altamente eficiente e preciso, omoinho de bolas planetário verticaldesempenha um papel crucial em vários campos, como ciência de materiais, engenharia química, metalurgia, eletrônica e nova energia. Seu modo de movimento planetário exclusivo pode obter moagem fina, mistura eficiente e dispersão uniforme de materiais, fornecendo forte suporte para a pesquisa e desenvolvimento de novos materiais, a melhoria da qualidade do produto e a otimização dos processos de produção.
Com seu princípio de trabalho exclusivo, características de desempenho excelentes e amplo campos de aplicação, este equipamento desempenha um papel insubstituível em muitas indústrias. Com o avanço contínuo da tecnologia e as constantes mudanças nas demandas do mercado,moinhos de bolas planetárias verticaisContinuará a inovar e se desenvolver, avançando em direção à inteligência, em larga escala, alta eficiência, multifuncionalidade e simpatia ambiental. Para empresas e instituições de pesquisa relevantes, uma compreensão completa de suas características técnicas e tendências de aplicativos, bem como a seleção racional e o uso de equipamentos, ajudará a melhorar a eficiência da produção, reduzir custos, melhorar a qualidade do produto e promover o desenvolvimento sustentável da indústria.
Parâmetro
Processo de implementação de moagem
O processo de moagem domoinho de bolas planetário verticalé um processo de transferência de energia e transferência de energia complexa e precisa. Ele atinge o refinamento do tamanho de partícula, a mistura de componentes e o controle estrutural através da interação multidimensional entre as bolas de moagem e os materiais. A seguir, é apresentada uma análise sistemática de quatro dimensões: decomposição dos estágios de movimento, mecanismo de transferência de energia, comportamento de deformação do material e a influência dos principais parâmetros:
Decomposição dos estágios de movimento no processo de moagem
Etapa de ejeção: acumulação de energia cinética e carga de impacto
Condição do gatilho: Quando a velocidade orbital e a velocidade de rotação da jarra de moinho de bolas atingem a proporção crítica (geralmente 1: 1,5 a 1: 2,5), as bolas de moagem, devido ao desequilíbrio da força centrífuga e à força inercial, deixam a parede da jarra e entre na trajetória de ejeção.
Características de energia: As bolas de moagem atingem o material a uma velocidade de 5 a 15 metros por segundo, com uma única energia de impacto de 0. 1 a 10 joules (proporcional à massa das bolas de moagem e ao quadrado de sua velocidade).
Efeito típico:
Materiais duros e quebradiços (como quartzo e alumina): eles causam rachaduras e fraturas diretamente, com uma redução repentina de 50% a 80% no tamanho das partículas.
Materiais macios (como polímeros e pós de metal): Através de deformação plástica local, os poços são formados para se preparar para o refinamento subsequente.
Estágio de queda: pulso de pressão e concentração de estresse
Características do movimento: As bolas de moagem caem livremente do vértice de ejeção, são aceleradas pela aceleração gravitacional e, em seguida, afetam a pilha de material, formando um pulso de pressão descendente vertical.
Transferência de estresse
A força de impacto gera ondas de cisalhamento e ondas de compressão dentro do material, desencadeando a propagação de micro -travas entre partículas.
O coeficiente de concentração de tensão pode atingir 3 a 5 vezes, fazendo com que as partículas fraturassem preferencialmente em pontos fracos (como limites de grãos e interfaces de fase).
Fenômeno típico:
Materiais em camadas (como grafite e argila): Quando retirados ao longo do plano de clivagem, o espaçamento entre camadas é reduzido.
Compostos multifásicos: Detring interfacial, separação da fase de reforço da matriz.
Estágio de rolamento: refinamento e homogeneização de cisalhamento
Mecanismo de atrito: as bolas de moagem rolam na superfície do material. Através do efeito combinado do atrito deslizante (μ =0. 1-0.
Eficiência de refinamento
O atrito do rolamento pode retirar uma espessura da camada de superfície de partícula de 0. 1-1 μm por minuto e é adequado para moagem fina com tamanho de partícula<10μm.
O rolamento contínuo faz com que a forma das partículas tenda a ser esférica e a área de superfície específica aumenta em 10%-30%.
Efeito de mistura:
Materiais de diferentes componentes são forçados a entrar em contato durante o rolamento, combinado com a rede de crack gerada pelo impacto, alcançando a mistura de nível molecular.
A uniformidade da mistura (valor do CV) pode ser reduzida para menos de 5%, atendendo aos requisitos de alta precisão dos materiais da bateria, catalisadores etc.
Mecanismo de transferência e conversão de energia
Caminho de entrada de energia
Energia cinética orbital: A rotação da plataforma giratória fornece a energia básica, representando 30% a 50% da energia total do sistema, que é usada para manter o movimento geral das bolas de moagem.
Energia cinética de auto-rotação: a auto-rotação do frasco do moinho de bolas contribui com 40% para 60% da energia, levando as bolas de moagem para gerar um movimento cíclico centrífugo-centripético e formar um impacto de alta frequência.
Dissipação de energia de colisão: a colisão entre bolas e materiais de moagem, bem como a parede do tanque converte energia cinética em energia de deformação plástica (60%-70%), energia de fratura (20%-30}%) e energia térmica (5%-15}%).
Otimização da densidade de energia
Controle de velocidade crítica
Velocidade de rotação muito baixa (<60% critical value) : The grinding balls slide against the wall, the energy density is <10 W/kg, and the grinding efficiency is low.
Excessively high rotational speed (>Valor crítico de 120%): as bolas de moagem se dispersam, a taxa de utilização de energia diminui e é propenso a fazer o tanque superaquecer.
Faixa ideal: quando a taxa de velocidade de rotação é de 1: 2, a densidade de energia atinge 50-80 com kg, equilibrando a eficiência e a estabilidade.
Estratégia de distribuição de energia
Coarse grinding stage: Increase the orbital speed (>300 rpm), aumente a proporção de energia de impacto para 70%e reduza rapidamente o tamanho das partículas para 10-50 μm.
Estágio de moagem fina: reduza a velocidade de rotação para 100-200 rpm, aumente a proporção de energia de atrito para 50%e alcance nanoescala com tamanho de partícula<1μm.
Deformação material e comportamento de afinamento
Materiais quebradiços (como zircônia, carboneto de silício)
Modo de fratura: principalmente fratura transgranular, as rachaduras se estendem ao longo do plano de clivagem de cristal e as partículas apresentam uma morfologia poliédrica.
Refinement rate: In the initial stage (0-1h), the particle size decreases exponentially (D50 drops from 100μm to 10μm), and in the later stage (>3H), ele diminui (paradas após D5 0 cai para 0,5μm).
Aplicações típicas: nano-fabricação de pós de cerâmica e matérias-primas de liga dura.
Materiais resistentes (como pó de cobre, poliestireno)
Mecanismo de deformação:
Soldagem a frio: As superfícies de fratura frescas recombinam sob alta pressão para formar agregados fibrosos ou fibrosos.
Endurecimento do trabalho: o aumento da densidade de deslocamento leva a um aumento de 20% -50% na dureza e o recozimento regular (200-400}, 30 minutos) é necessário para eliminar o estresse interno.
Estratégia de refinamento: adicione agentes de controle de processo (como ácido esteárico, etanol) para suprimir a soldagem a frio, e o tamanho da partícula alvo é geralmente 5-20 μm.
Materiais compósitos (como nanotubos\/polímeros de carbono)
Função da interface:
A força de impacto interrompe os agregados do tubo de carbono, expõe os locais ativos e promove a ligação química com a matriz.
O atrito do rolamento permite o arranjo direcional dos tubos de carbono na matriz, aumentando a condutividade elétrica em 3 a 5 vezes.
Casos típicos: preparação de agentes condutores para baterias de íons de lítio e materiais compósitos de blindagem eletromagnética.
A regulação do processo de moagem por parâmetros -chave
Razão de velocidade de rotação (revolução: rotação)
|
Razão de velocidade de rotação |
Distribuição de energia (impacto: atrito) |
Faixa de tamanho de partícula aplicável |
Materiais típicos |
|
1:1 |
80%:20% |
100-500μm |
Pré-push de minério |
|
1:2 |
60%:40% |
10-100μm |
Pó de cerâmica |
|
1:3 |
40%:60% |
0.1-10μm |
Materiais da bateria |
Gradação da bola de moagem
Distribuição bimodal (por exemplo, φ10mm: φ5mm =1: 2):
As bolas grandes (φ10mm) fornecem esmagamento inicial de impacto, enquanto as bolas pequenas (φ5mm) preenchem os vazios, aumentando a taxa de enchimento para 70%.
A eficiência da mistura é aumentada em 40% em comparação com um único diâmetro e o consumo de energia é reduzido em 25%.
Distribuição de três picos (por exemplo φ15mm: φ10mm: φ5mm =1: 2: 3):
Alcance a moagem de três estágios de três etapas grossas, com o tamanho de partícula alvo D90<0.5μm, and is suitable for ultrafine ceramics and catalyst carriers.
Otimização da taxa de enchimento
Taxa crítica de enchimento (φ _ c):
Pφ _ c=(π\/6√2) · (d _ bola\/d _ pode)^(3\/2) · n, que é adequado para o diâmetro da bola de moagem para o diâmetro da bola d _}, d {{9} {9 {}}}, d {{{9
A taxa de enchimento real é geralmente 0. 6-0. 7φ _ c, equilibrando a densidade de energia e a liberdade de movimento das bolas de moagem.
Ajuste dinâmico
No estágio de moagem aproximada, uma alta taxa de enchimento (70%-75%) é adotada para melhorar a energia de impacto.
No estágio de moagem fina, é reduzido para 60% -65% para minimizar a perda de energia causada pela colisão das bolas de moagem.
Casos de aplicação e verificação de efeitos
Materiais cátodo para baterias de íons de lítio (Lini₀. YouDaoplaceHolder 0 co₀.₁mn₀.₁o₂)
Parâmetros de processo: Razão de velocidade 1: 2, taxa de enchimento 65%, gradação da bola de moagem (φ8mm: φ5mm =1: 3), etanol molhando por 12 horas.
Efeito:
O tamanho de partícula d5 0 diminuiu de 15 μm para 0,8μm, e a área superficial específica aumentou de 1,2 m²\/g para 12,5 m²\/g.
The discharge capacity is increased by 18% at a rate of 0.5C, and the capacity retention rate is >90% após 500 ciclos.
Hidroxiapatita biomédica (ha) nano-pó
Parâmetros de processo: relação de velocidade 1: 2,5, taxa de enchimento 60%, bolas de moagem de zirconia (φ3mm), moagem de água desionizada por 24 horas.
Efeito:
O tamanho de partícula d90<100nm, and the crystal form remains intact (XRD peak intensity ratio I(002)/I(211)=2.1).
The cytotoxicity test (MTT method) showed that the survival rate was >95%, atendendo aos requisitos dos materiais de implante.
Conclusão e direção de otimização
Mecanismo de processo aprofundando
Através de fotografia de alta velocidade e simulação de elementos discretos (DEM), é revelada a trajetória de movimento e a lei de dissipação de energia das bolas de moagem, e é estabelecido um modelo quantitativo de "parâmetros de processo - densidade de energia - efeito de moagem".
Melhoria do equipamento
Desenvolva um sistema de controle de velocidade de rotação adaptável que ajuste dinamicamente a velocidade orbital\/rotacional com base no feedback de energia em tempo real, aumentando a taxa de eficiência energética em 15% a 20%.
Inovação do processo
Ao integrar a moagem criogênica, assistida por microondas e outros meios, ela rompe o limite inferior do tamanho das partículas (<50nm) and energy consumption bottleneck of traditional grinding.
O processo de moagem domoinho de bolas planetário verticalé essencialmente uma regulação acoplada em várias escalas de energia, estrutura e desempenho. Ao controlar com precisão os parâmetros cinemáticos e as condições termodinâmicas, pode ser alcançada a fabricação em escala cruzada do nível do micrômetro até o nível do nanômetro, fornecendo suporte de equipamentos principais para o desenvolvimento de materiais avançados.
Tag: Fábrica de bolas planetária vertical, fabricantes de moinhos de bolas verticais da China, fornecedores, fábrica
