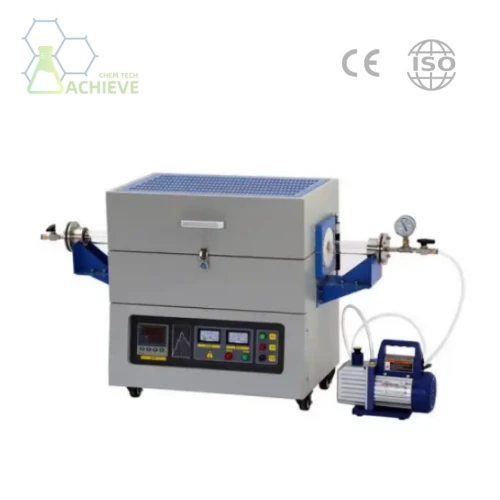

Forno de tubo CVD
2. Equipamento de forno da caixa de laboratório: 1L -36 l
3. A temperatura de trabalho pode atingir 1200 graus -1700 grau
*** Lista de preços para todo acima, pergunte -nos para obter
Descrição
Parâmetros técnicos
Forno de tubo CVD,also known as Chemical Vapor Deposition Tube Furnace,is a device that uses chemical vapor deposition (CVD) technology to form thin films on material surfaces.CVD technology generates the desired thin film material by chemically reacting gaseous compounds or elements containing thin film elements on the substrate surface at high temperatures.Chemical Vapor Deposition Tube Furnace as a key equipment for implementing this A tecnologia, é amplamente utilizada em campos como ciência dos materiais, nanotecnologia e fabricação de semicondutores .
Campo de aplicação
Indústria de semicondutores:Usado para depositar silício, nitreto de silício, óxido de metal e outros filmes, usado para fazer circuitos integrados, dispositivos e sensores optoeletrônicos .
Células solares:Para a produção de células solares eficientes de filme fino, como CIGS (Copper Indium Gallium selênio) células solares de filme fino .
Tecnologia fotoelétrica e de exibição:Usado para deposição de materiais fotoelétricos, como fabricação LED e telas de tela OLED .
Tecnologia de revestimento:Usado para metal, vidro, cerâmica e outro revestimento protetor de substrato, como revestimento anticorrosão, revestimento anti-roupas .
Revestimento duro:Deposição de material rígido para ferramentas, moldes, ferramentas de corte, etc ., para melhorar sua resistência ao desgaste e vida útil .
Parâmetro
Distinguir
Chemical Vapor Deposition Tube Furnace,also known as Chemical Vapor Deposition Tube Furnace,is a widely used heat treatment equipment in the fields of materials science and engineering.Compared to other types of tube furnaces,Chemical Vapor Deposition Tube Furnaces have significant differences in design and application.Some of the differences will be explored in detail from multiple dimensions.
Definição e função
Forno de tubo de deposição de vapor químico:
Utilizado principalmente para o crescimento e deposição de materiais ., prepara filmes finos, nanopartículas e outros materiais avançados, entregando uma mistura de gás no forno, que se decompõe em altas temperaturas e produz átomos ou moléculas que depositam em vários substratos sólidos.} CV, que a tecnologia é usada como usada, a tecnologia é usada em que a tecnologia é usada em uma indústria utilizada em uma indústria utilizada em uma tecnologia que deposita -se em vários {1} cv Semicondutores, nanoeletrônicos, engenharia optoeletrônica, revestimentos, etc .
Outros fornos tubulares:
Other types,such as vacuum tube furnaces,atmosphere tube furnaces,high-temperature mini tube furnaces,etc.,are mainly used for baking and sintering materials.These tube furnaces typically consist of a tubular ceramic vessel containing a heat source (such as electric heating rods,fiber lasers,etc.),which can be Usados para materiais de sinterização e panificação, como cerâmica, vidro e metais ., eles têm grande flexibilidade nos métodos de temperatura e aquecimento e são amplamente utilizados em experimentos e produção em pequena escala em faculdades, institutos de pesquisa, empresas industriais e de mineração .}}}}}
Estrutura e composição
Forno de tubo de deposição de vapor químico:
It usually consists of sedimentation temperature control,sedimentation reaction chamber,vacuum control components,and gas source control spare parts.The furnace body often adopts a double-layer furnace shell structure,with fans installed between the double-layer furnace shells to achieve rapid temperature rise and fall,and the surface temperature of the furnace shell is low.Furnace tubes are often made of high-purity materials (such as high-purity corundum tubes),and both ends are sealed with stainless steel high vacuum flanges to ensure airtightness and high temperature resistance.In addition,Chemical Vapor Deposition Tube Furnaces are equipped with precise gas flow control systems (such as manual float flow meters or high-precision mass flow meters) to meet the process requirements of different protective atmospheres.
Outros fornos tubulares:
Relativamente simples em estrutura, geralmente inclui apenas um vaso de cerâmica tubular com uma fonte de calor dentro, bem como os sistemas de temperatura e controle de atmosfera necessários . O design desses fornos de tubo coloca maior ênfase à praticidade e economia para atender às necessidades de diferentes materiais e processos .}}}}}}
Controle de temperatura e escopo de aplicação
Forno de tubo de deposição de vapor químico:
The temperature control system is usually controlled by imported multi-stage intelligent program temperature controllers,which have good stability and repeatability in temperature control.This enables precise control of the furnace temperature to meet the needs of different materials and processes.At the same time,it has a wide range of applications and can be used to prepare various thin film materials (such as metal thin films,semiconductor thin films,optical thin filmes, etc .), nanomateriais (como nanotubos de carbono, grafeno, etc .), bem como processos -chave como limpeza de wafer e tratamento de superfície .
Outros fornos tubulares:
Em termos de controle de temperatura, pode ser relativamente simples, geralmente ajustado usando o método PID, e os programas de aumento e queda de temperatura múltipla podem ser definidos . O escopo do aplicativo desses fornos de tubo se concentra principalmente em materiais de panificação e sinterização, como pó de pó, sinalização de cerâmica, altíssimos experimentos e temperatura, etc. pode ser limitado em comparação com os fornos de tubo de deposição de vapor químico .
Controle de gás e atmosfera de reação
Tubo de deposição de vapor químico Furnce:
O sistema de controle de gás é um dos seus principais componentes . controlando com precisão o tipo, a concentração e a taxa de fluxo dos gases de reação, materiais de filme fino com composições e estruturas específicas podem ser preparadas {{}}}, enquanto isso, o uso de gás ou o gás.} prevenção} prevendo o oxidação de oxidação (oxidação de gases (a oxidiva é a oxidação (o oxidação de gás ou o gás ou o gás é o que oxfera (o oxfera de gás ou o gás.} oxfera (oxidação de gases}; Na preparação de materiais de filme fino de alta qualidade .
Outros fornos tubulares:
Em termos de controle de gás, pode ser relativamente simples ., eles geralmente fornecem apenas sistemas básicos de controle de atmosfera para controlar o tipo e a pressão da atmosfera dentro do mobilidade ., embora esses fornos de tubo também possam realizar certas reações químicas, com a introdução de gases de reação, a precisão do controle de gás e a flexibilidade e a flexibilidade não pode ser uma boa como a deposição química, como a reação, introduzindo os gases de reação.
Operação e manutenção
Forno de tubo de deposição de vapor químico:
A operação é relativamente complexa e exige que os operadores possuam certos conhecimentos profissionais e habilidades operacionais . Enquanto isso, devido à sua estrutura complexa e precisa, também requer altos requisitos técnicos em termos de manutenção {{}}} para garantir a operação normal e prolongar a vida útil do equipamento.
Outros fornos tubulares:
Relativamente simples em termos de operação e manutenção . Devido ao seu projeto estrutural relativamente simples e forte praticidade, os operadores podem dominar mais facilmente seus métodos operacionais e habilidades de manutenção . Esses móveis de tubo normalmente têm uma vida útil mais longa e custos de manutenção mais baixos .}}}}}}
Campos de aplicação e perspectivas de desenvolvimento
Tubo de deposição de vapor químico Furnce:
Possui amplas perspectivas de aplicativos em campos de alta tecnologia, como semicondutores, nanoeletrônicos e engenharia optoeletrônica . com o desenvolvimento e o progresso contínuos da tecnologia, a demanda por materiais finos e nanomateriais de alta qualidade, portanto, os nanomateriais nesses campos continuarão a aumentar .} Enquanto isso, Grow ., com a inovação contínua e a atualização da tecnologia, desempenho e eficiência também continuará a melhorar, fazendo maiores contribuições para o desenvolvimento de campos de ciência e engenharia de materiais .
Outros Furnos Tubulares:
It has wide application value in baking and sintering materials.They can be applied to multiple industries and fields,such as the processing and production of materials such as ceramics,glass,and metals.Although these tube furnces may not have as much market share as Chemical Vapor Deposition Tube Furnacs,they still hold an irreplaceable position and role in specific fields and applications.
In summary,there are significant differences between Chemical Vapor Deposition Tube Furnaces and other types of tube furnacs in terms of definition and function,structure and composition,temperature control and application scope,gas control and reaction atmosphere,as well as operation and maintenance.These differences make Chemical Vapor Deposition Tube Furnacs have unique application value and broad development prospects in the fields of materials science and engineering.
Introduzir
Furno de tubo de tubo de tubo CVD, também conhecido como mobiliário de tubo de deposição de vapor químico, é um equipamento crucial de tratamento térmico nos campos da ciência e engenharia de materiais .. Seu princípio de ação é baseado principalmente na reação de fase de vapor química, que deposita átomos ou moléculas no gás em um sólido subtraço de alta temperatura e consoliciar as condições atmosféricas. Nanopartículas . O seguinte é uma explicação detalhada do princípio de trabalho do mobiliário de tubo de deposição de vapor químico:
Chemical Vapor Deposition Tube Furnces utilize chemical vapor phase reactions to decompose gas mixtures at high temperatures,producing atoms or molecules that deposit on solid substrates to form the desired thin films or nanomaterials.This process requires certain reaction conditions,including appropriate temperature,types and concentrations of reaction gases,and reaction time.
Fonte de reação:
O forno de tubo de deposição de vapor químico contém matérias -primas, que podem estar em forma de sólido, gás ou líquido ., aquecendo no mobiliário, as matérias -primas são aquecidas e sofrem reações químicas .
Sistema de transporte:
Oleodutos de transporte a gás Transporte matérias -primas da fonte de reação para a câmara Furnac . Este sistema garante um suprimento estável e distribuição uniforme dos gases de reação .
Câmara de reação:
O tubo de deposição de vapor químico Furnac está equipado com uma câmara de reação, que é a área principal onde ocorrem reações químicas . ajustando a temperatura e a atmosfera internas, o processo de reação e a taxa de deposição podem ser controlados .
Base e substrato:
Bases e substratos adequados são instalados dentro da cavidade do forno para apoiar e manter a estabilidade do material . A escolha do material do substrato tem um impacto significativo na qualidade e desempenho do sedimento .
Chemical Vapor Deposition Tube Furnacs are typically equipped with efficient heating systems such as resistance heaters,induction heaters,or radiation heaters.These heaters convert electrical or other energy sources into thermal energy,creating a high-temperature environment.The heat generated by the heating system is conducted through the furnace wall to the interior of the furnce,gradually increasing the temperature inside the Furace . Ao mesmo tempo, os materiais de gás e substrato dentro do mobilidade também absorvem o fogo através da convecção e radiação térmica, atingindo o aquecimento geral . para garantir o progresso suave dos reações químicas e a qualidade dos depósitos, 5 fúlios de deposição química} »Os férticos de temperatura {5 de depósito químico}} Tubos de deposição {5 féraces de temperatura geralmente equipados com temperatura de temperatura {5 fúlacos de vapa química… De acordo com a curva de aquecimento predefinida para manter um ambiente de temperatura constante .
In addition to temperature control,gas flow rate is also one of the important factors affecting CVD reaction.Therefore,the unit is also equipped with a gas flow control system to precisely control the flow and proportion of the reaction gas.The system ensures a stable supply and uniform distribution of the reaction gas,thereby improving the quality and performance of the sediment.At the same time,by adjusting the Tipo e concentração de gás de reação, filmes finos ou nanomateriais com diferentes composições e estruturas podem ser preparados .
Sob condições de alta temperatura, um ou mais gases de reação alimentados na câmara de reação são ativados . métodos de ativação podem incluir aquecimento direto, excitação plasmática ou radiação da luz de fogo .} Esses métodos de ativação aumentam a atividade química da reação, que faz com que a reação química ocorra a reação química a ocorrer.}}} Material, gerando depósitos sólidos . Esses sedimentos se acumulam continuamente na superfície do substrato, formando o filme fino ou o revestimento necessário .
Fabricação de Mosfet Gate Media
► A importância do MOSFET GATE Media
Os MOSFETs são componentes -chave nos circuitos integrados modernos, e seu desempenho depende em grande parte da qualidade e das características do meio do portão . que o meio do portão precisa fornecer boas propriedades de isolamento enquanto reduz o vazamento do portão para melhorar a estabilidade e a confiabilidade do dispositivo.}}}}}}}}
► Aplicação do forno de tubo CVD na preparação de mídia de portão
1) Seleção de material:
Tradicionalmente, o principal material dielétrico do portão é o óxido de silício (SiO₂) ., no entanto, com a redução contínua de nós técnicos, o óxido de silício não conseguiu atender aos requisitos de vazamento do portão .
Portanto, materiais dielétricos de alta portão (como óxido de hafnio, óxido de zircônio, etc .) são introduzidos para substituir o óxido de silício . esses materiais têm uma constante dielétrica mais alta, que pode reduzir a espessura física do meio da gate)
2) Processo de deposição:
Os fornos de tubo CVD fornecem um método de deposição eficiente para formar filmes dielétricos de alta qualidade e alta grade na grade .
Durante a deposição, compostos gasosos ou elementos que contêm altos elementos médios K são introduzidos na câmara de reação . Esses reagentes reagem bioquimicamente a altas temperaturas para produzir o material fino desejado e depositá -lo no portão .
Controle de processo:
Para obter filmes dielétricos da grade de alta qualidade, é necessário controlar com precisão os parâmetros do processo do equipamento, como temperatura, atmosfera, tempo de reação e pressão .
O controle preciso desses parâmetros garante a uniformidade, densidade e pureza do filme, melhorando assim o desempenho e a confiabilidade do MOSFET .
Vantagens do forno de tubo CVD para preparar mídia portão
Alta precisão
O dispositivo permite controle preciso do processo, resultando na preparação de filmes dielétricos da grade com espessura, composição e estrutura específicas .
Alta pureza
Devido à decomposição de alta temperatura e à reação química dos reagentes na câmara de reação, apenas os elementos necessários serão depositados no portão para formar um filme; portanto, um meio de alta pureza pode ser obtido .}
Boa força de ligação
Ao otimizar as condições de deposição e as etapas de pós-processamento, o filme dielétrico do portão com boa força de ligação pode ser obtido, melhorando assim a estabilidade e a confiabilidade do dispositivo .
► Aplicações e desafios práticos
In practical applications,the gate media prepared by the device has been widely used in advanced MOSFET manufacturing.However,with the continuous reduction of technical nodes,the requirements for grid media are becoming higher and higher.For example,lower leakage current,higher dielectric constant and better thermal stability are required.Therefore,researchers need to constantly explore new materials and processes to Atenda a esses desafios .
Tendências futuras
● Controle avançado de processo e automação
Future CVD tube furnaces will likely incorporate more advanced process control and automation technologies. This includes the use of artificial intelligence and machine learning algorithms to optimize the deposition parameters in real - time, improving the film quality and reducing the process variability. Automated handling systems for substrates and precursor gases will also increase the efficiency and reproducibility of the Processo .
● Desenvolvimento de novos materiais precursores
O desenvolvimento de novos materiais precursores com propriedades aprimoradas, como pressões mais altas de vapor, melhor estabilidade e menor toxicidade, expandirá a gama de materiais que podem ser depositados usando fornos de tubo CVD .}} Esses novos precursores também permitirão a deposição de materiais com propriedades e funcionalidades novas.
● Integração com outras tecnologias
Os fornos de tubo CVD podem ser integrados a outras tecnologias, como deposição da camada atômica (ALD) ou litografia de nanoimprint, para criar processos de deposição e padronização híbridos .} Isso permitirá a fabricação de nanoestruturas complexas e dispositivos com maior precisão e performance.
